デジタルCMOSボード型カメラ

C13949-50U

C13949-50Uは、科学計測用CMOSイメージセンサを搭載し、1200万画素の高解像度と低ノイズを同時に実現したカメラです。コンパクトなボード型カメラのため、装置組み込みをはじめとする幅広い用途に対応します。 インターフェースは、USB 3.0です。
また、お客様のご要望に合わせたカスタマイズにも対応いたします。詳しくは弊社までお問い合わせください。

特長

  • 解像度: 1200万画素 (4096×3008)
  • 読み出しノイズ: 2.3 electrons (typ.)
  • 読み出し速度: 15 フレーム/秒 (全画素読み出し)
  • グローバルシャッタ

用途

  • 蛍光イメージングシステム組み込み
  • DNAシーケンサ組み込み
  • CTC検出 (循環腫瘍細胞)
  • X線I.I.読み出し
  • X線CT

ソフトウエア

浜松ホトニクスが提供する、画像取得、解析を目的としたアプリケーションソフトウェアおよび当社製カメラ専用のAPIやソフトウエア開発キットです。

仕様

型名 C13949-50U
撮像素子 CMOSイメージセンサ
有効画素数 4096 (H) × 3008 (V)
画素サイズ 3.45 μm (H) × 3.45 μm (V)
有効素子サイズ 14.13 mm (H) × 10.37 mm (V)
飽和電荷量 10 500 electrons (typ.)
読み出し速度 15 フレーム/秒 (全画素読み出し)
57 フレーム/秒 (2×2ビニング)
1540 フレーム/秒 (2×2ビニング、4ライン サブアレイ)
読み出しノイズ 2.3 electrons(アナログゲイン1倍) (rms) typ.
露光時間 25.45 μs~1 s (内部同期モード)
25.45 μs~1 s(外部トリガモード:エッジトリガ、スタートトリガ)
1 ms~1 s(外部トリガモード:レベルトリガ、読み出し同期トリガ)
ダイナミックレンジ 4565 : 1 *1
アナログゲイン 1倍~15.8倍(240段階)
サブアレイ読み出し 可能
ビニング読み出し 2×2 *2
外部トリガモード エッジトリガ、レベルトリガ、 読み出し同期トリガ、スタートトリガ
トリガ遅延機能 0 s ~ 10 s(1 μs ステップ)
トリガ出力 プログラマブルタイミング出力、トリガレディ出力、 グローバル露光タイミング出力、ロー出力、ハイ出力
インターフェース USB 3.0
コネクタ仕様 USB 3.0 microB type
A/Dコンバータ 12 bit
レンズマウント Cマウント
電源 DC+12 V
消費電力 約6.5 W
動作周囲温度 0 ℃ ~ +40 ℃
保存周囲温度 -10 ℃ ~ +50 ℃
動作周囲湿度 30 %~80 %(結露しないこと)
保存周囲湿度 90 % 以下(結露しないこと)
*1 飽和電荷量と読み出しノイズから求めた値です。
*2 CMOSイメージセンサ内部で垂直2画素を加算し、カメラ内部で水平2画素をデジタル加算しています。

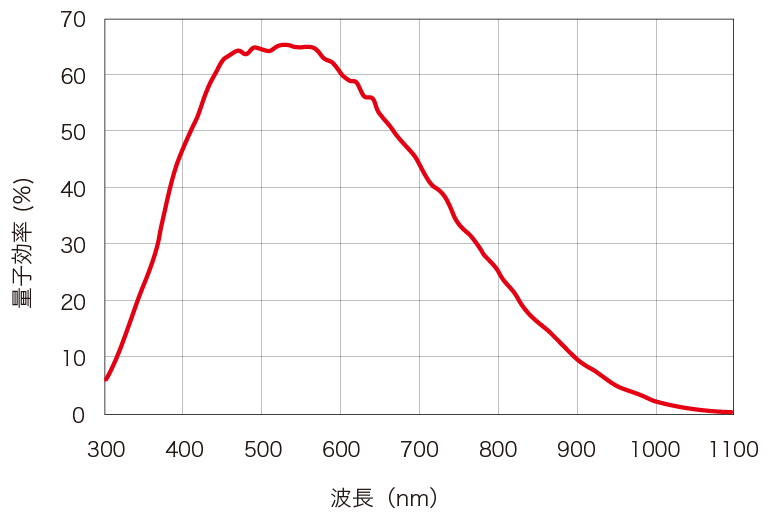

分光感度特性

c13949-50u 分光感度グラフ

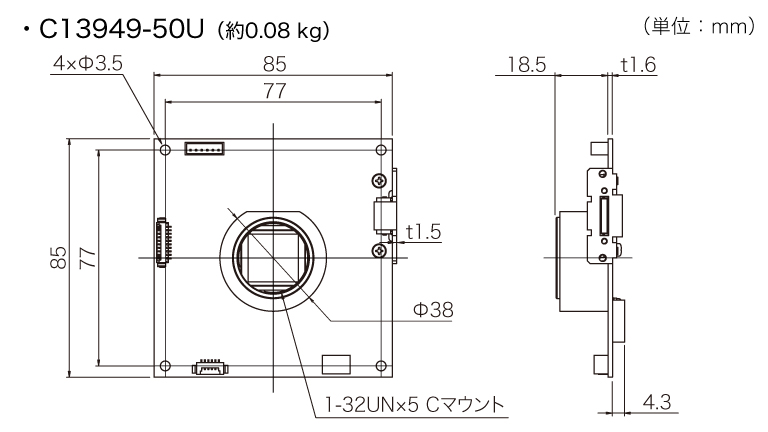

外形寸法図

c13949-50u 外形寸法図
