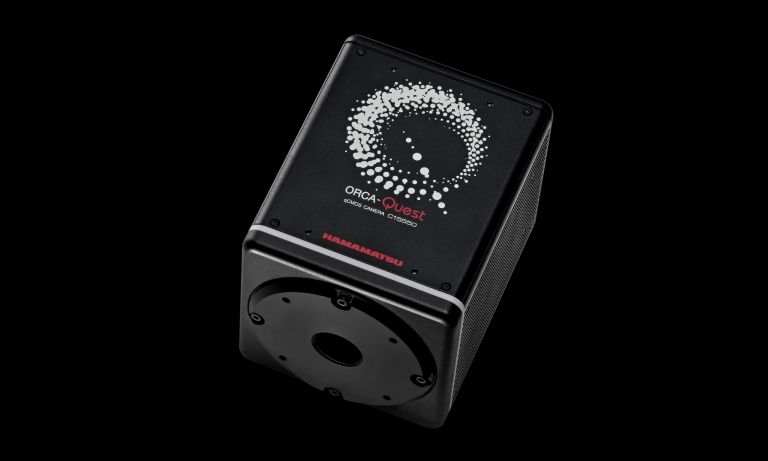

ORCA-Quest 2 qCMOSカメラ
浜松ホトニクスは、1980年代から独自のカメラ設計技術を生かした 高感度・低ノイズなカメラの開発を続け、常に最先端の科学技術研究の発展に貢献してきました。独自の設計技術と最新の製造技術を駆使して開発したqCMOSイメージセンサを搭載し、世界で初めての光子数識別による究極の定量イメージングを実現したORCA-Quest。
ORCA-Quest 2は、そのORCA-Questの後継機として極めて低ノイズなスキャンモードにおける読み出し速度の高速化や紫外領域での感度向上を実現。更なる進化を遂げた新たなqCMOSカメラです。
ORCA-Questに関するニュース記事
SPIE主催 Prism Awards 2022 Quantum部門ファイナリスト選出
ORCA-Questはその極めて優れた低ノイズ性能から、光子数識別を実現するレベルにまで到達しました。

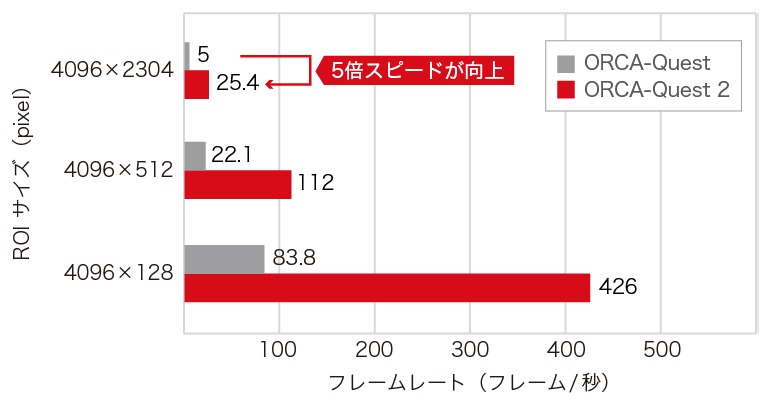

しかし、その性能を得るためにはカメラは比較的遅いスピードで撮像を行う必要があったため、使用可能なユーザーが限定されていました。ORCA-Quest 2ではセンサ駆動を最適化することで、従来と同等のノイズ性能を維持しながら、より高速なフレームレートを実現しています。この性能向上により、ほとんどのユーザーがORCA-Questの極めて優れた低ノイズ性能を活用できるようになりました。

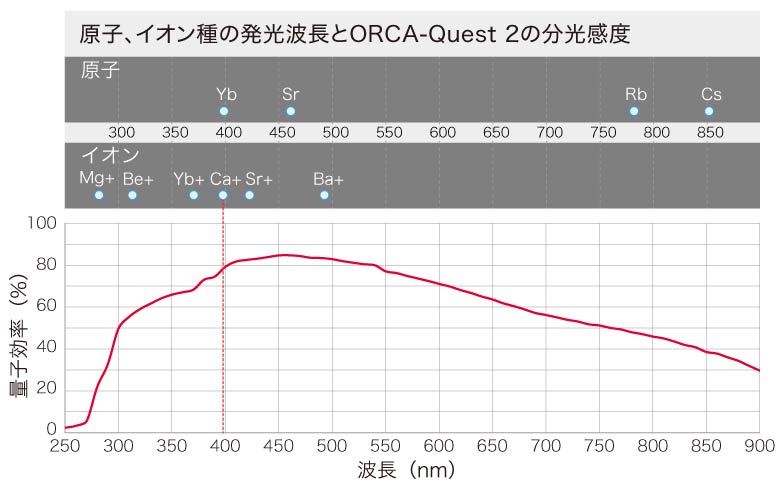

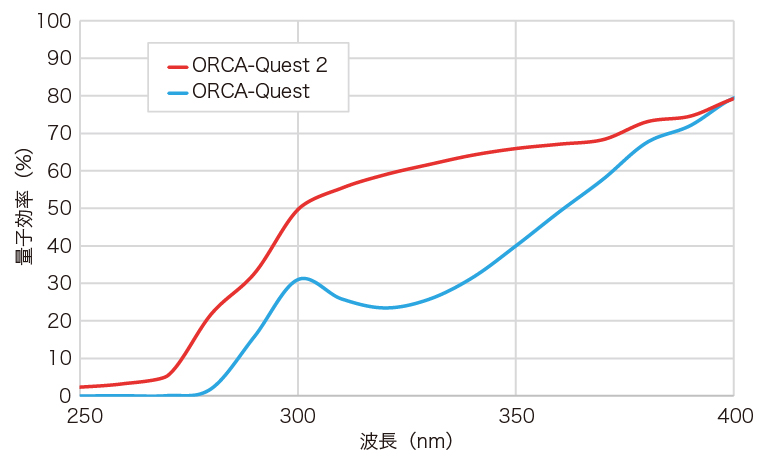

ORCA-Questは従来の科学計測用カメラと比べると、280 nm~400 nmの紫外波長領域で高い量子効率(QE)をもっていました。
ORCA-Quest 2では、市場のさらなる要望に応える形として、センサ窓のARコーティングを最適化することで、可視、近赤外波長領域のQEを減衰させることなく、さらに高い紫外領域のQEを実現しました。
この紫外感度向上により、イオントラップなどの量子技術といった、多くのアプリケーションでORCA-Questシリーズの汎用性を広げることができます。
デジタル信号から光電子数を推定する、任意のアルゴリズムをユーザーが使用できるように、Rawデータの出力モードを搭載しました。
新しいエッジトリガーモードでは、ローリングシャッタ読み出し中に外部トリガーを入力して露光を開始できるようになったため、フレームレートがより高速になりました。

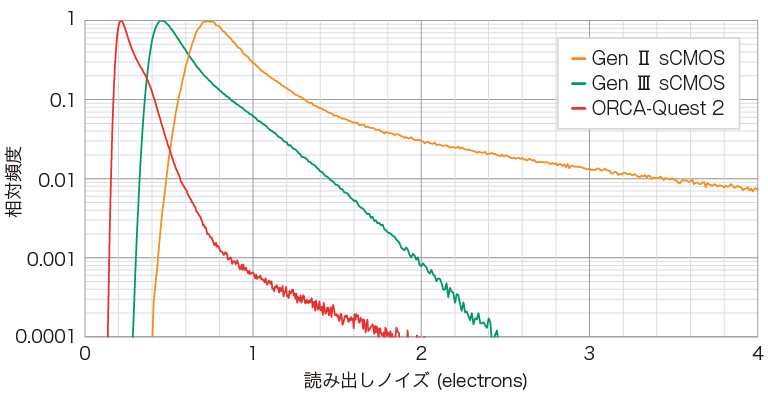

微弱光を高S/N で検出するために、ORCA-Quest 2では、センサの構造からエレクトロニクスまでのありとあらゆる部分の最適化を図った設計を行いました。さらに最新のCMOS テクノロジーを使用したカスタムセンサを開発することにより、0.30 electrons rms という極めて優れた低ノイズ性能を実現することができました。

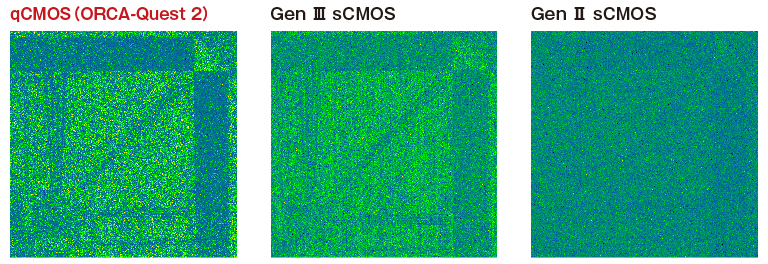

ピクセルあたり平均1フォトン入射画像(疑似カラー表示)の比較
露光時間:200 ms 表示レンジ:最小 ~ 最大カウント値 比較範囲:512 pixels × 512 pixels
「光」とは、多数の「光子(Photon)」の集まりです。光子はセンサ上で電子に変換され、この電子を「光電子(Photoelectron)」といいます。光電子を数えることにより、光を正確に計測する方法が「光子数識別(Photon number resolving)※」です。光電子を数えるためには光電子の信号量よりカメラ側のノイズが十分に小さい必要があります。従来のsCMOSカメラも読み出しノイズを小さく抑えていますが、それでも光電子の信号量よりもノイズは大きく、光電子を数えることは困難でした。ORCA-Quest 2では、低読み出しノイズの0.30 electrons rms(@Ultra quiet scan)および、温度や時間に対する安定性、各画素値の個別校正とリアルタイム補正などの高度なカメラ技術の投入により、光子数識別を実現しています。
※光子数識別とは「光電子」の数を識別するもので、正確には「光子の検出」とは異なります。しかし、この分野における類似の手法である単一の光電子検出に対して「単一光子検出(Single photon counting)」という用語が用いられていることから、「光子数識別(Photon number resolving)」という用語を使用しています。

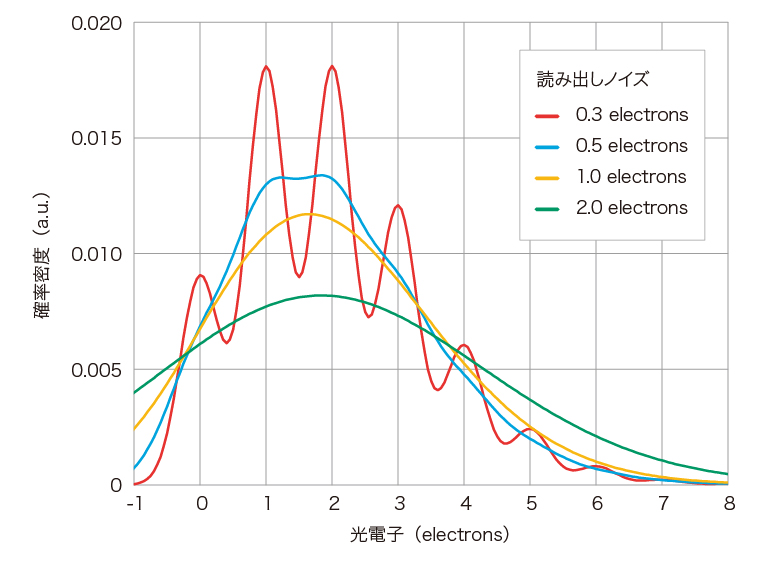

光電子の確率分布シミュレーションデータ (1画素あたりの平均発生光電子数 2 electrons)
効率よく光子を検出するためには高量子効率を実現することが不可欠であり、この一つの手段として、背面照射構造の採用があります。従来の背面照射型センサでは、画素の区切りがないため、画素間でクロストークが発生し、分解能は前面照射型センサに比べて通常劣ります。ORCA-Quest 2では、背面照射構造によって高量子効率を実現するだけでなく、画素を一つ一つに区切るトレンチ構造を採用し、画素間クロストーク低減を実現しました。

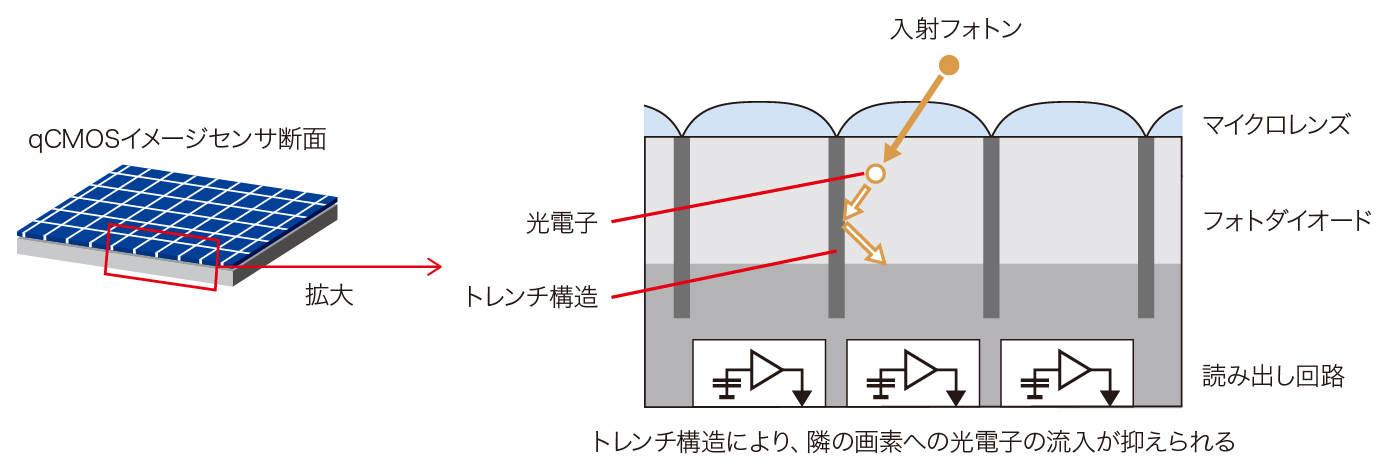

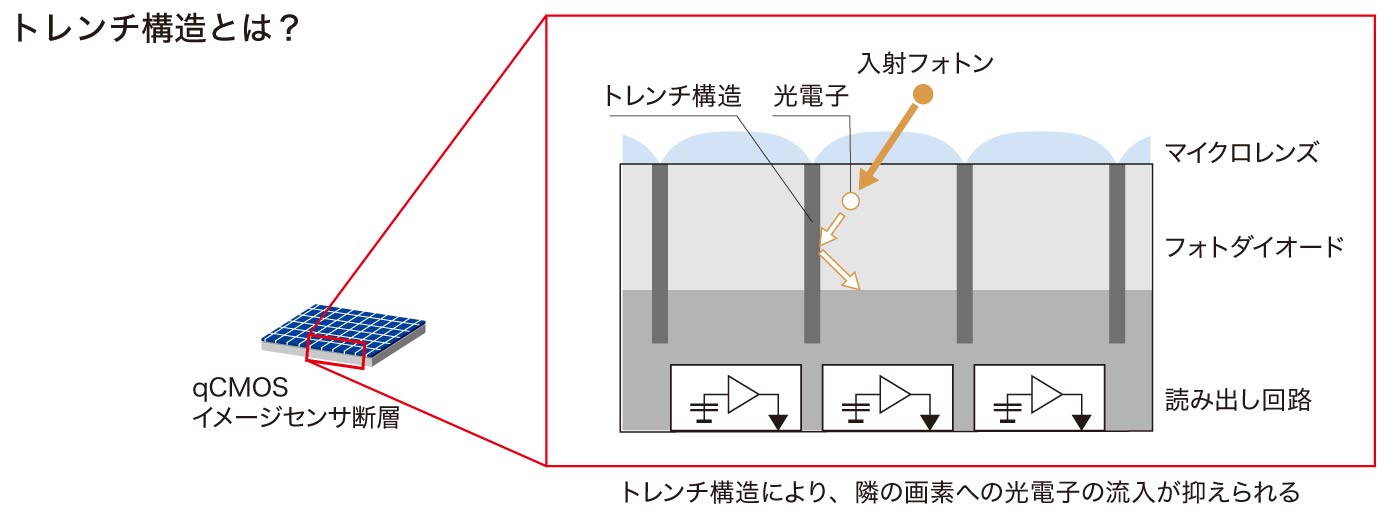

トレンチ構造とは

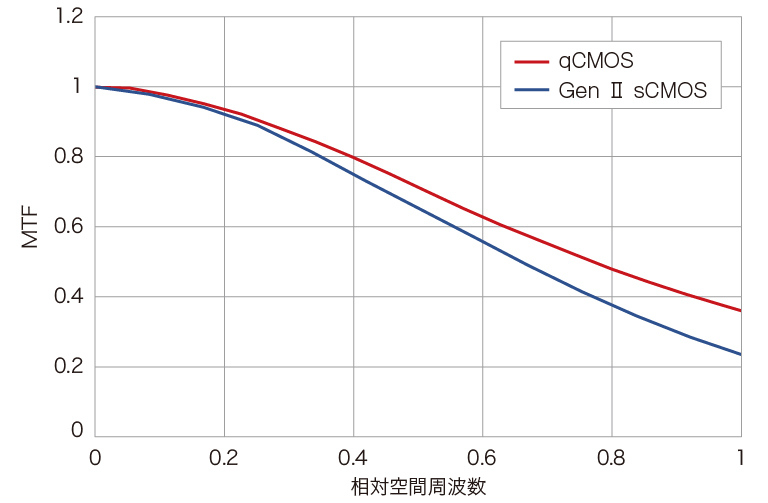

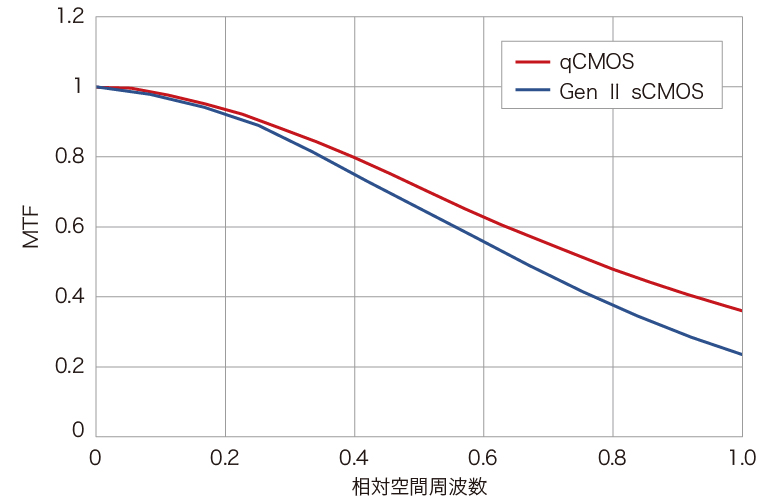

MTF測定結果
※MTFとは、Modulation Transfer Function の略で、分解能評価指標の一種です。被写体のコントラストをどれだけ正確に再現することができるかを示す値です。
ORCA-Quest 2では、極低ノイズを実現しながらも、9.4メガピクセルの画素数(4096(H)× 2304(V))という高画素を実現することで、従来のGenⅡ sCMOSカメラ、EM-CCDカメラの画素数に比べて、一度により多くの対象物を撮像することが可能になりました。
また、読み出し速度においてもORCA-Quest 2は突出した性能を持っています。ここでは、各カメラで画素数が異なるため、1秒間に読み出せる画素数であるデータレート(画素数 × フレームレート)で読み出し速度の比較をします。ORCA-Quest 2のStandard scanでは、0.43 electronsと従来のsCMOSカメラより読み出しノイズがさらに小さく、かつさらに高速なデータレートを実現しています。また、Ultra quiet scanでは、従来の単一光子検出カメラであるEM-CCDに対して、約10倍のデータレートで光子数識別イメージングが可能になります。

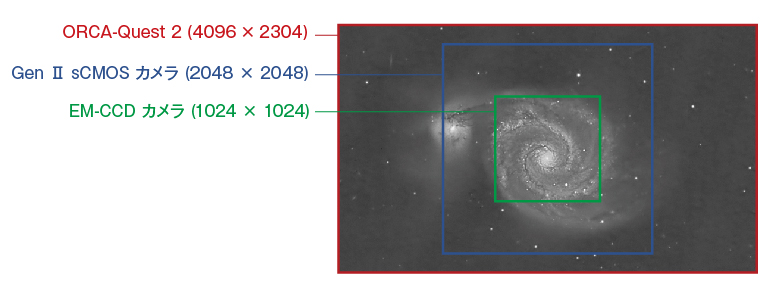

画素数比較

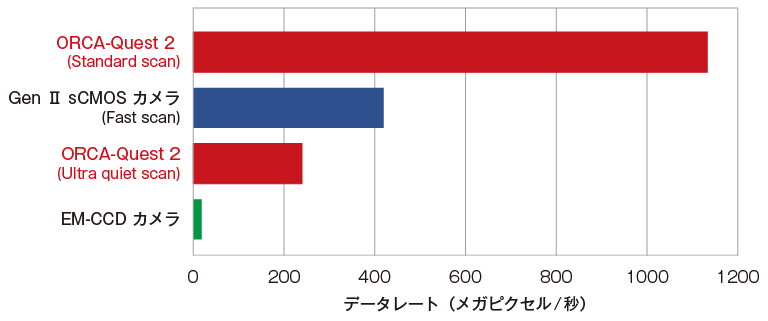

データレート比較
CMOS技術の絶え間ない進歩により、トランジスタの小型化、暗電流効果の低減、電子機器の読み出しノイズの低減が次々と実現されてきました。そして、イメージングの新たな時代の幕開けとなる新しい定量的CMOS(quantitative CMOS)技術が誕生。ピクセル内の光子数を確実に定量化するという物理的な限界についに到達し、技術による「解像度」「感度」「速度」のトレードオフを解消します。

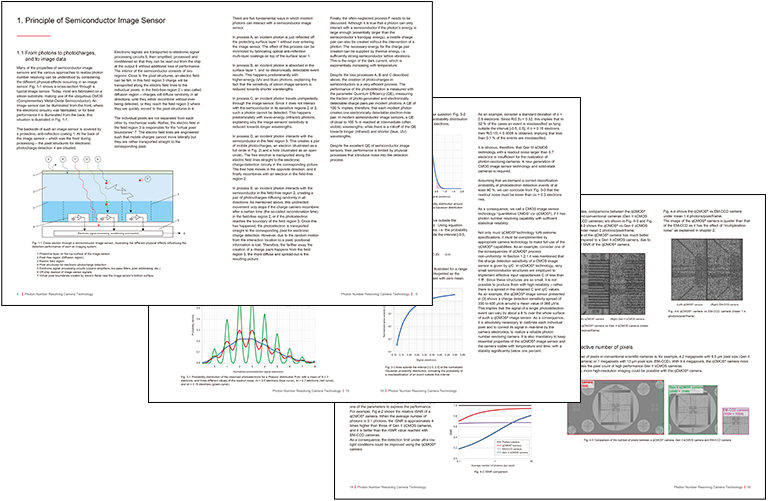

qCMOS技術、Photon number resolving(光子数識別)の詳細は、以下のホワイトペーパーにてご紹介していますので、ぜひご覧ください。
※資料は英語版のみです。
量子コンピューティングにおける量子ビット(Qubit)として、中性原子やイオンは、一つ一つ、真空中にトラップ、配列されて計算に使用されます。それらの量子状態は蛍光を発するかどうかで判定することができますが、その蛍光計測は短時間かつ低光量下で行われるため、高速かつ低ノイズな光検出器が必要となります。ORCA-Quest 2はその低ノイズ、高速な読み出し速度から、原子アレイの全体像観測だけでなく、個々の量子ビットの状態判定を行うことが可能です。

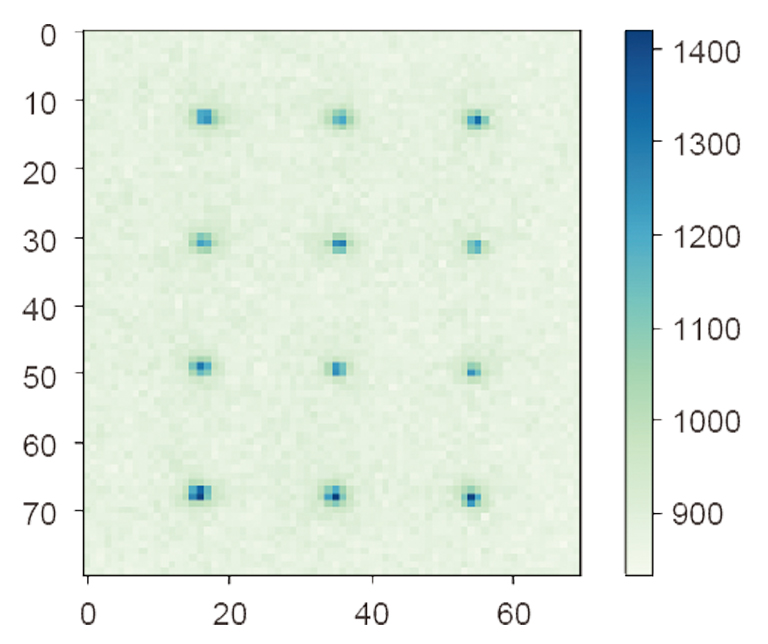

Rb原子アレイの蛍光イメージング
ご提供:大阪大学 山本俊 様、小林俊輝 様
量子光学の研究では、光子の量子的性質を研究、利用するために単一光子源を使用します。その際に、同様に単一光子検出器が必要となり、近年では検出器に入射した光子の数を識別できる検出器の必要性が出てきています。カメラ技術の新たなコンセプトである、光子数識別可能なカメラが、この分野で新たな発見をもたらすことが期待されています。

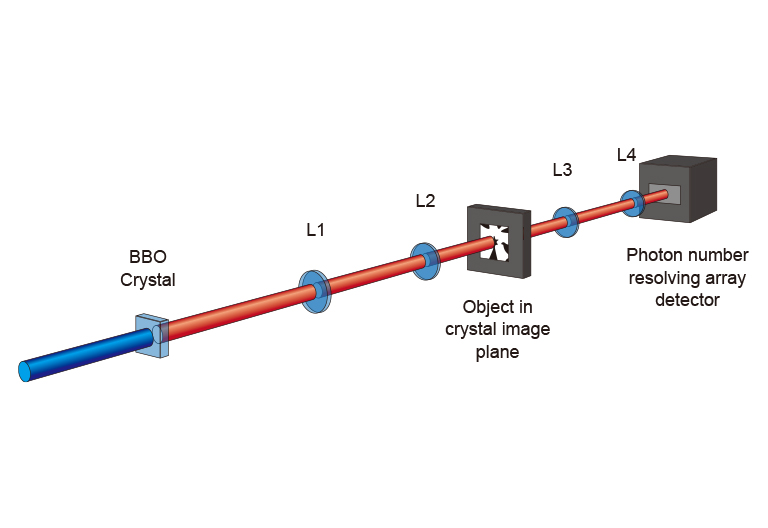

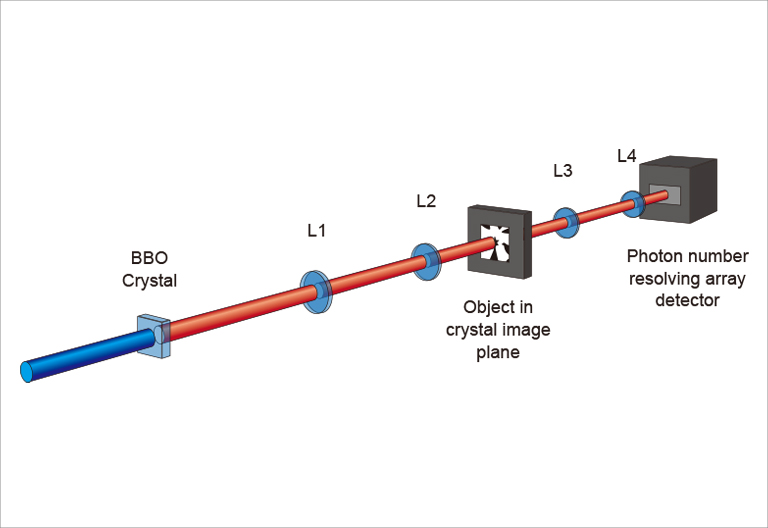

量子イメージングの実験系構成

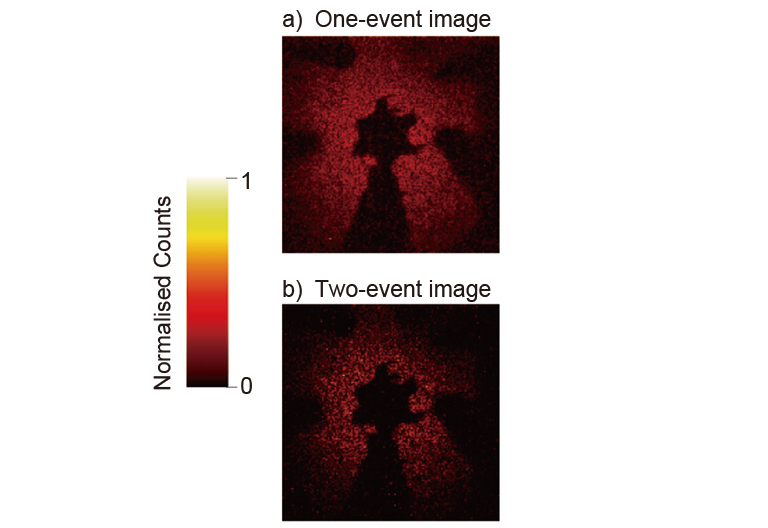

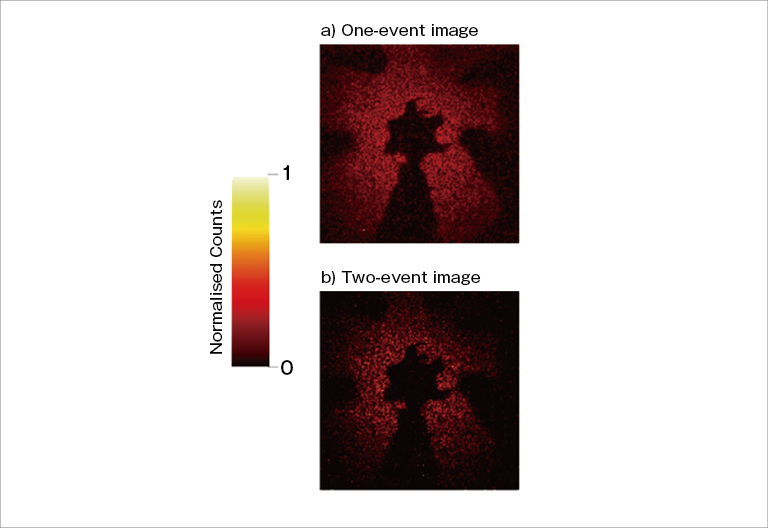

量子イメージング画像
ご提供:Prof. Miles Padgett (University of Glasgow)
超解像顕微鏡法とは回折限界を越える空間分解能を得るための手法を指しており、高い空間分解能を得るために低ノイズ、かつ小ピクセルサイズの科学計測用カメラを必要とします。
超解像画像 ORCA-Quest
qCMOSカメラ / 4.6 μm pixel size / 超解像システム:VT-iSIM
超解像画像 ORCA-Fusion
Gen Ⅲ sCMOSカメラ / 6.5 μm pixel size / 超解像システム:VT-iSIM

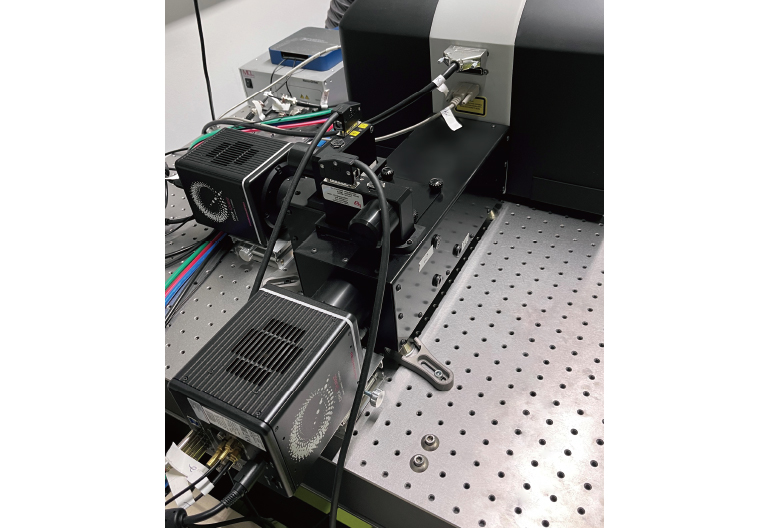

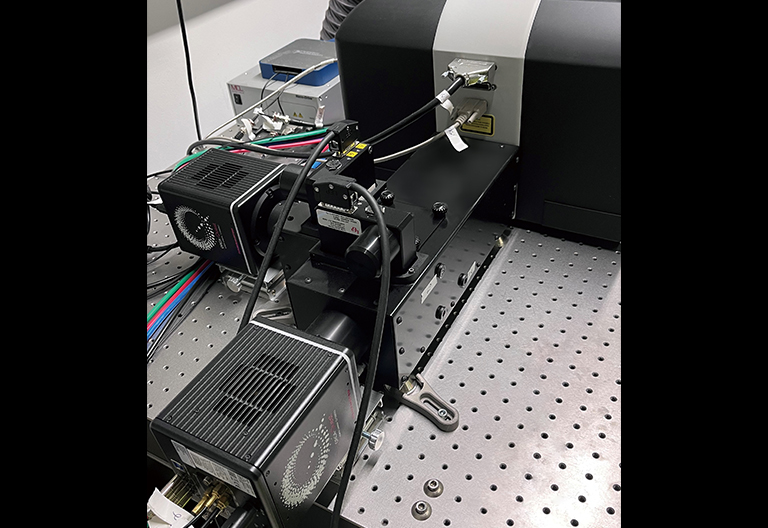

実験セットアップ(カメラ:ORCA-Quest)
ご提供:Steven Coleman (Visitech international Ltd.)
近年、生物発光顕微鏡法が、従来の蛍光顕微鏡法に対して、励起光を必要としないなどユニークな特徴をもつという理由から注目を集めています。生物発光の主な欠点としては、その非常に小さい発光量が挙げられており、十分な画質の画像を取得することが難しいことにあります。そのため、生物発光の観測には長い露光時間を必要とするため、長時間露光下でも十分に高感度なカメラが必要とされます。

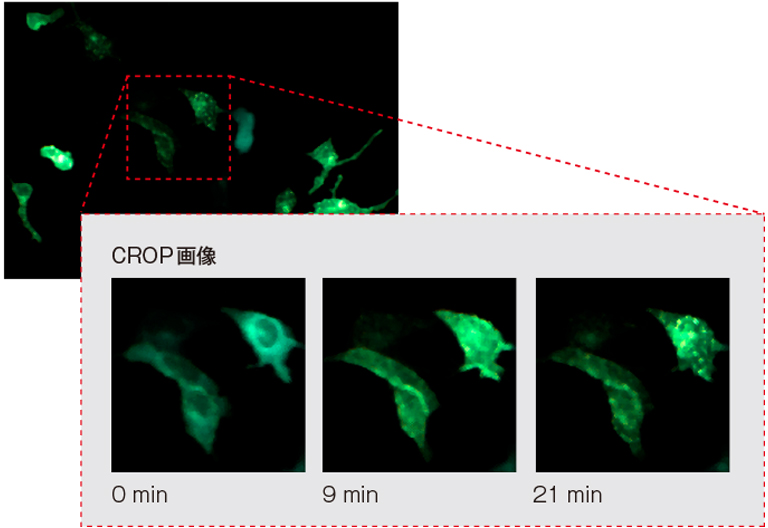

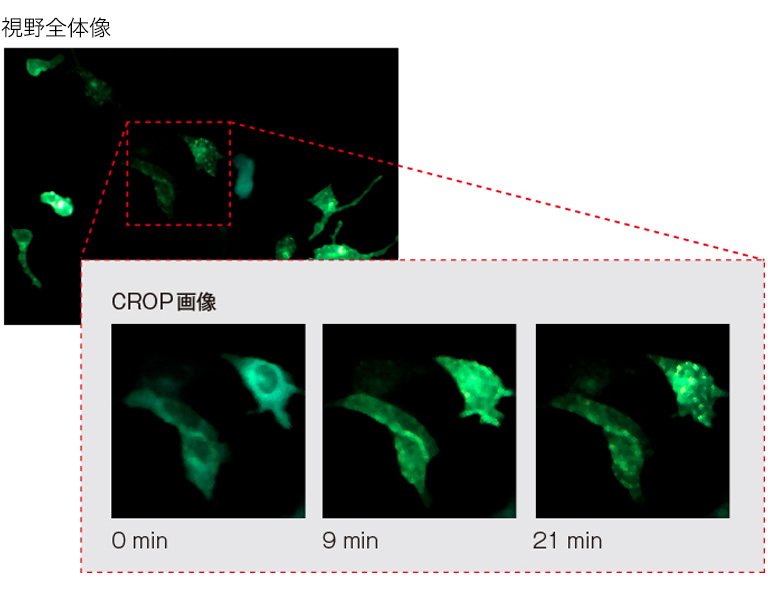

NanoLuc融合たんぱく質ARRB2と、Venus融合たんぱく質V2Rが近接してBRETが起きている様子
視野全体像(対物レンズ:20×、露光時間:30 sec、ビニング:4×4)

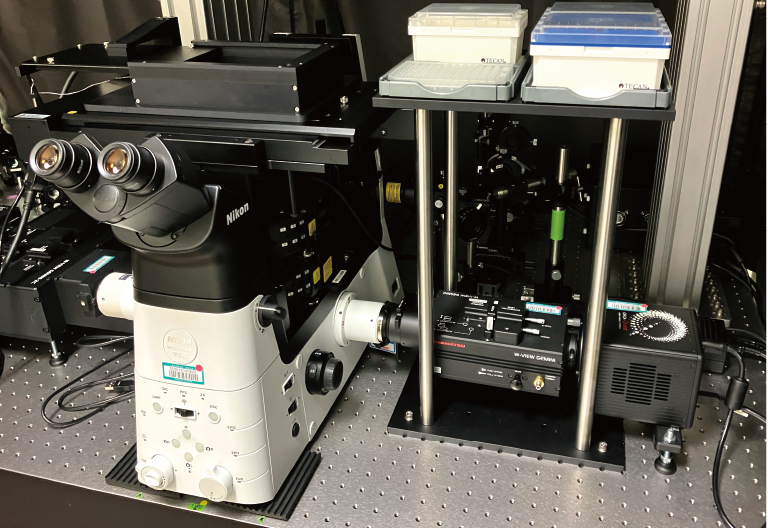

顕微鏡システム外観
ご提供:東北大学大学院薬学研究科 分子細胞生化学分野 柳川正隆 様
植物は光合成のために吸収した光エネルギーのごく一部を、時間をかけて光として放出します。この現象は遅延蛍光と呼ばれています。この僅かな光を検出することにより、化学物質、病原体、環境、その他ストレス要因が植物に与える影響を観察することが可能です。

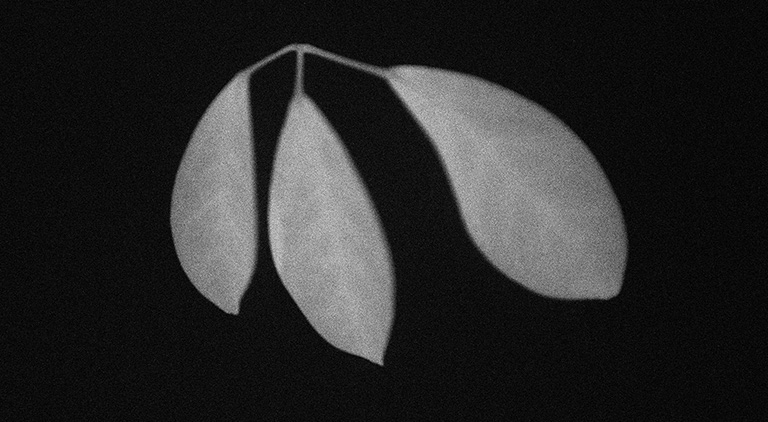

遅延蛍光(励起光消光後、10 秒経過してから10秒間露光)

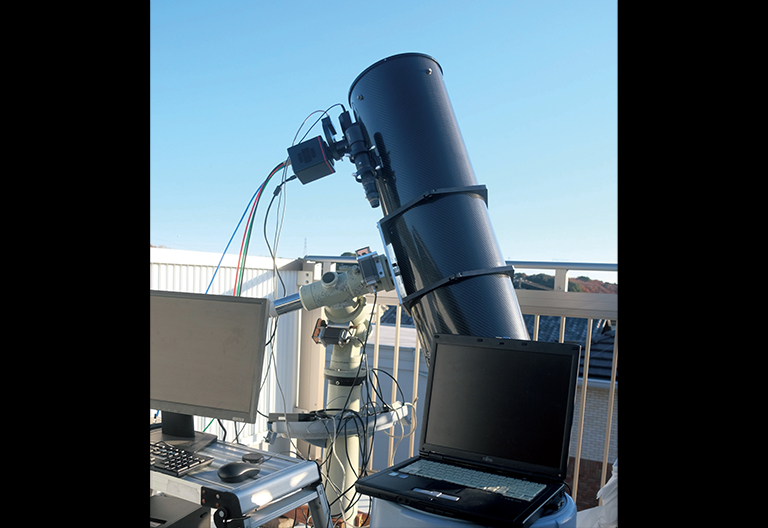

地上から星を観察する場合、大気のゆらぎにより、星像がぼけます。しかし、短時間露光であれば、その時間内では大気が安定し、きれいな画像が得られることがあります。このため多くの画像を取得し、きれいな画像のみを位置を合わせながら積算する手法がラッキーイメージングです。
オリオン座大星雲 3波長フィルタを使用したカラー画像

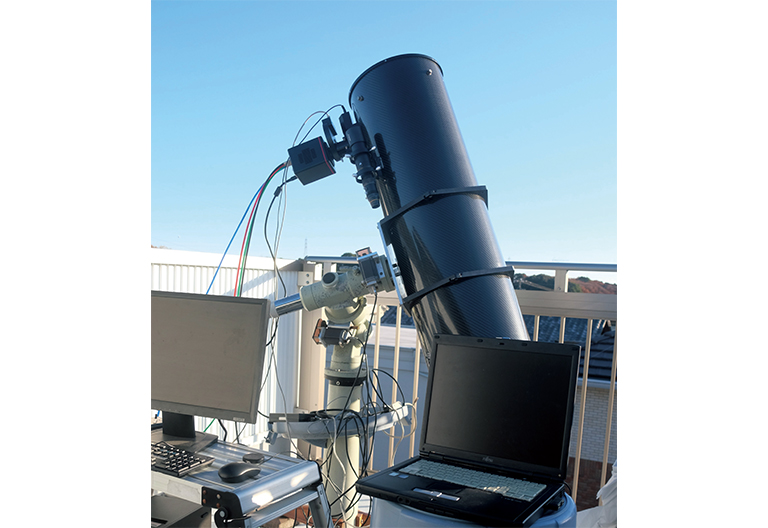

顕微鏡システム外観
補償光学技術は、大気ゆらぎにより乱れた波面を即時に補正し、望遠鏡の性能限界における最も歪みのない鮮明な星像を得る手法です。リアルタイムかつ高精度な波面補正を実現する装置にするため、波面の乱れを測定するカメラには、高速な読み出し性能と高い分解能が求められます。また、より暗い天体やレーザ人工星など、非常に光子数が少ない状況で波面補正が行われる場合もあり、カメラには高い感度が必要となります。

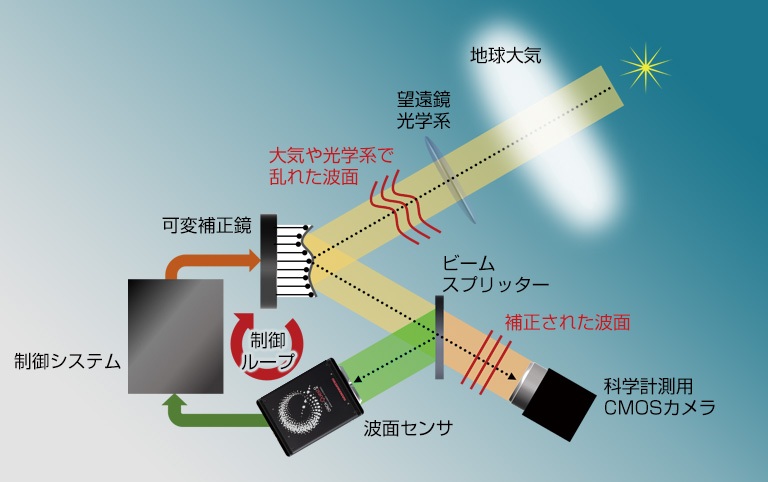

補償光学で波面を補正

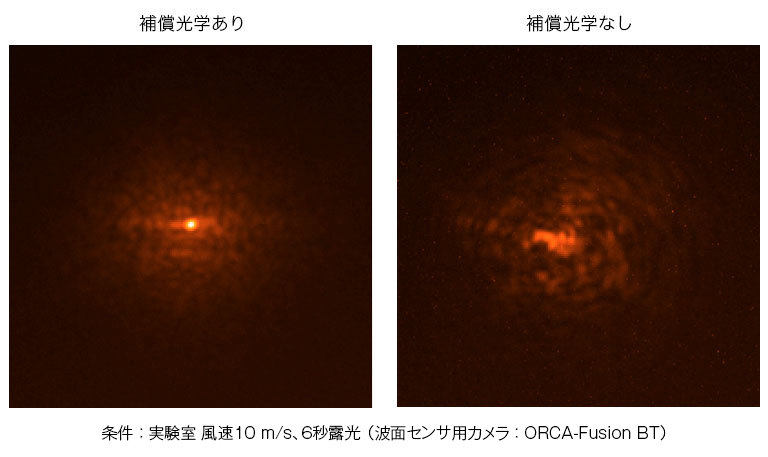

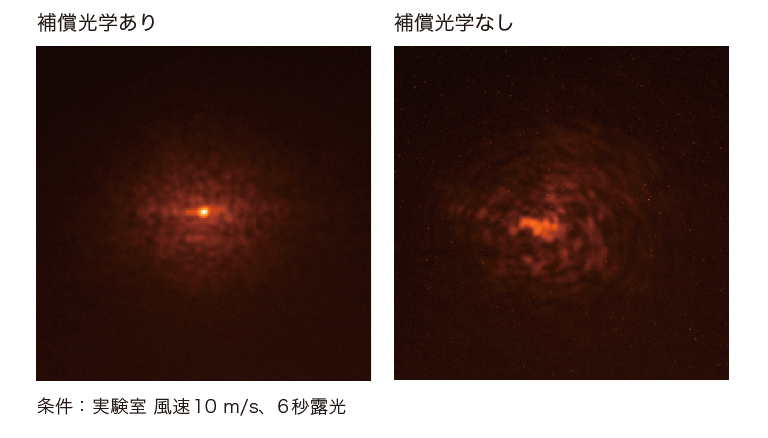

補償光学 比較※
※ 提供:京都大学大学院理学研究科附属天文台 山本広大 様
X線や高エネルギー粒子のイメージング用途で、可視光に変換するシンチレータをカップリングした科学計測用カメラが使用されています。瞬間的な現象をリアルタイム検出するために、低ノイズかつ高速なイメージング検出システムを必要としています。

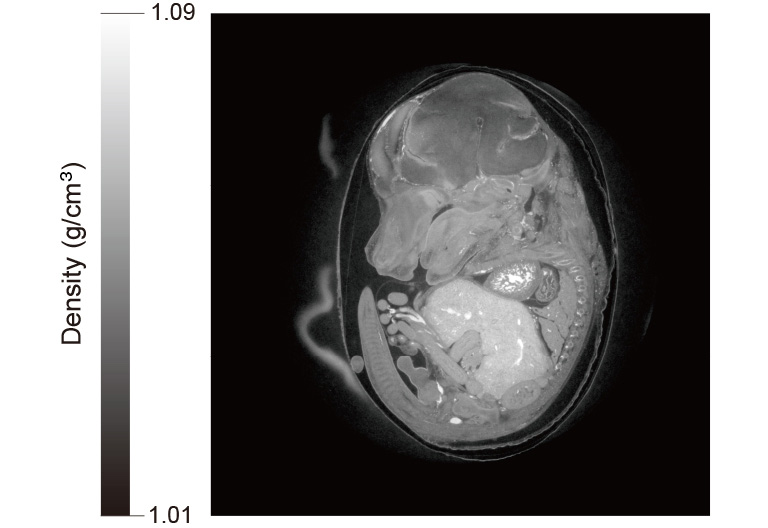

マウス胎仔のX線位相CT像
カメラ:ORCA-Quest / 光学系:X線イメージングシステムM11427 / ビームライン:SPring-8 BL20B2 / 露光時間:15 msec / トータル計測時間:6.5 min

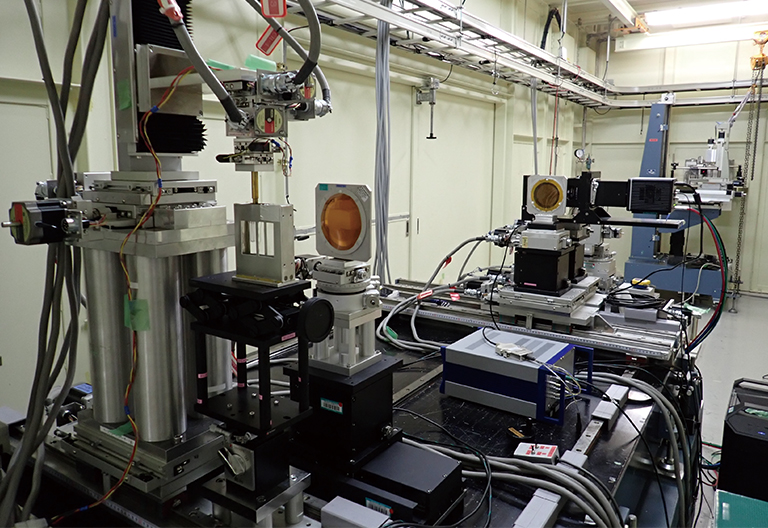

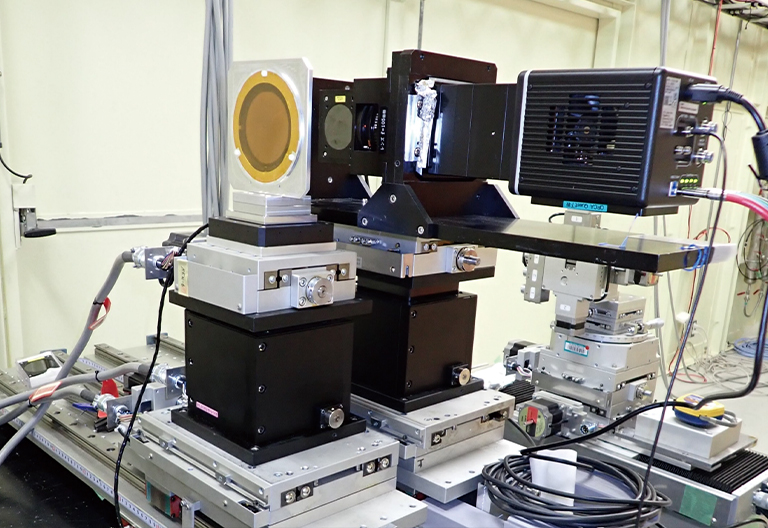

測定光学系全景
カメラ付近拡大
ご提供:JASRI散乱・イメージング推進室 主幹研究員 星野真人 様
物質に光を照射すると、光と物質の相互作用が発生します。このうち、入射光とは異なる波長に散乱されるものをラマン散乱と呼び、この波長を測定することにより、物質の特性を測定する手法をラマン分光と言います。ラマン分光により、分子レベルの構造解析が可能であり、これにより化学結合、結晶性等の情報が得られます。

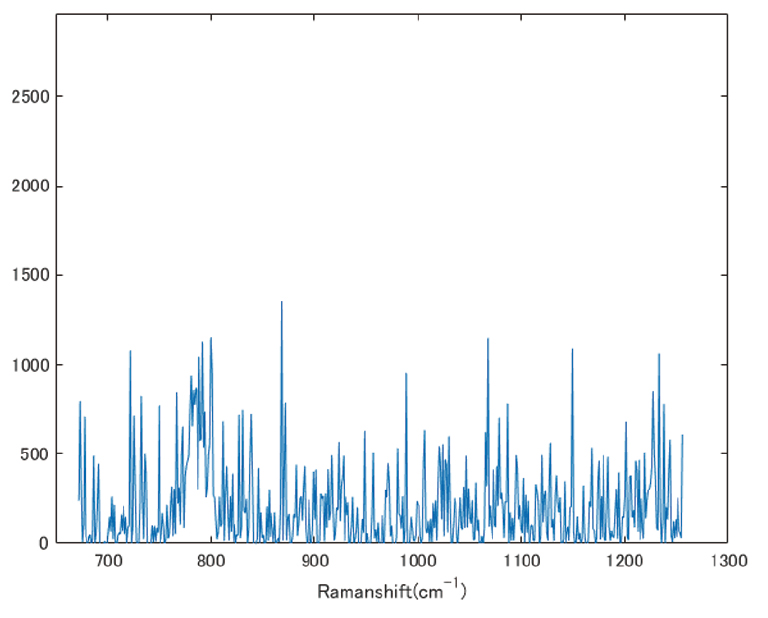

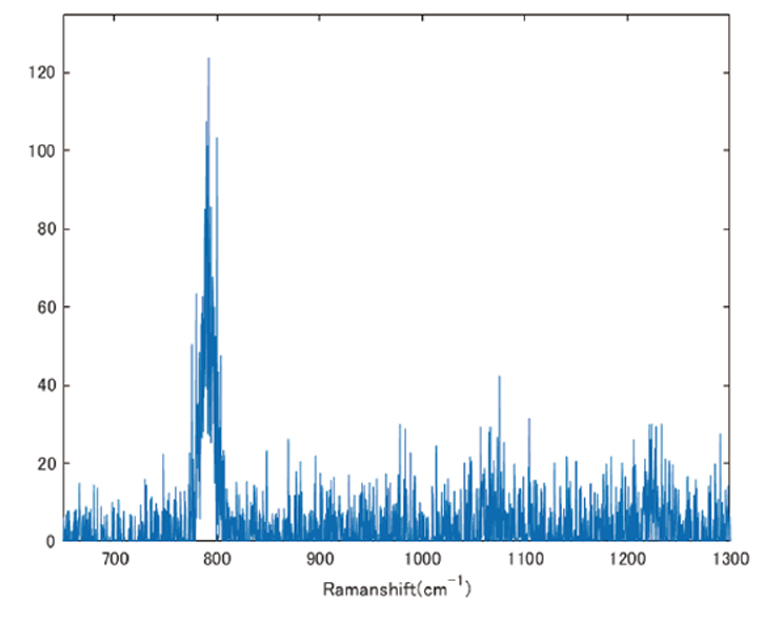

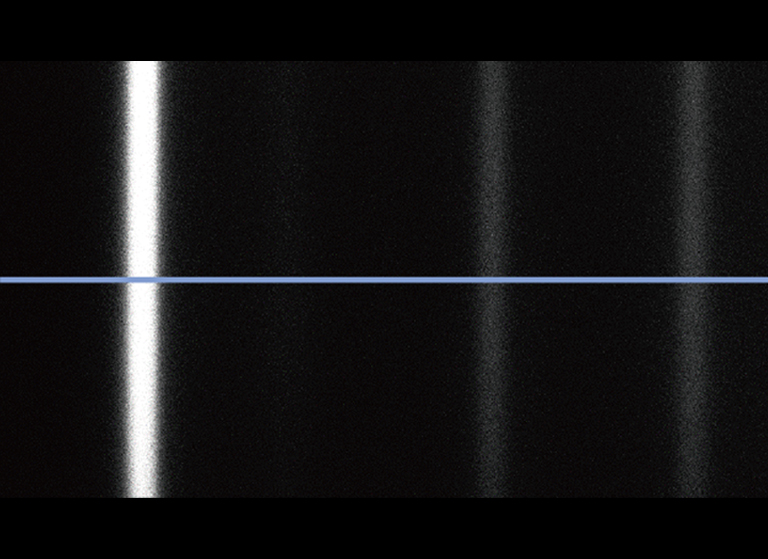

ラインスキャン型ラマンイメージングシステムにおけるqCMOSとEMCCDのスペクトル比較(1画素の光量が等しい条件)
ラマン画像
qCMOS
EM-CCD
@10 photon/pixel/frame, 532 nm laser excitation
アプリケーション | 著者 | タイトル | 書名 |
---|---|---|---|
Quantum Computing | Dolev Bluvstein, Simon J. Evered, Alexandra A. Geim, Sophie H. Li, Hengyun Zhou, Tom Manovitz, Sepehr Ebadi, Madelyn Cain, Marcin Kalinowski, Dominik Hangleiter, J. Pablo Bonilla Ataides, Nishad Maskara, Iris Cong, Xun Gao, Pedro Sales Rodriguez, Thomas Karolyshyn, Giulia Semeghini, Michael J. Gullans, Markus Greiner, Vladan Vuletić & Mikhail D. Lukin | Logical quantum processor based on reconfigurable atom arrays | Nature (2023) |
Quantum Computing | Hannah J. Manetsch, Gyohei Nomura, Elie Bataille, Kon H. Leung, Xudong Lv, Manuel Endres | A tweezer array with 6100 highly coherent atomic qubits | arXiv:2403.12021 (2024) |
Quantum Imaging | Osian Wolley, Thomas Gregory, Sebastian Beer, Takafumi Higuchi , Miles Padgett | Quantum imaging with a photon counting camera | Scientific Reports volume 12, Article number: 8286 (2022) |
Quantum Imaging | Mohammadreza Rezaee, etal. | Observation of Nonclassical Photon Statistics in Single-Bubble Sonoluminescence | arXiv:2203.11337 |
Life Science | József Berke, István Gulyás, Zoltán Bognár, Dávid Berke, Attila Enyedi, Veronika Kozma-Bognár, Péter Mauchart, Bernadett Nagy, Ákos Várnagy, Kálmán Kovács & József Bódis | Unique algorithm for the evaluation of embryo photon emission and viability | Nature (2024) |
Life Science | Luis Felipe Morales-Curiel, et al. | Volumetric imaging of fast cellular dynamics with deep learning enhanced bioluminescence microscopy | Commun Biol 5, 1330 (2022). |
Life Science |
Mbaye Diouf, et al. | Multiphoton imaging using a quantitative CMOS camera | Proceedings Volume 11965, Multiphoton Microscopy in the Biomedical Sciences XXII; 119650D (2022) |
Astronomy | Sébastien Vievard, et al. | Photonic spectro-interferometry with SCExAO/FIRST at the Subaru Telescope: towards H-alpha imaging of protoplanets | Proc. SPIE 12680, Techniques and Instrumentation for Detection of Exoplanets XI, 126800H (5 October 2023) |
HEP/Synchrotron | A. Cools, et al | X-ray imaging with Micromegas detectors with optical readout | JINST 18 C06019 |
HEP/Synchrotron | Seiichi Yamamoto, et al. | Sub-micrometer real-time imaging of trajectory of alpha particles using GAGG plate and CMOS camera | 2024 JINST 19 P01010 |
Image Sensors | Katsuhiro Nakamoto and Hisaya Hotaka | Efficient and accurate conversion-gain estimation of a photon-counting image sensor based on the maximum likelihood estimation | Opt. Express 30, 37493-37506 (2022) |

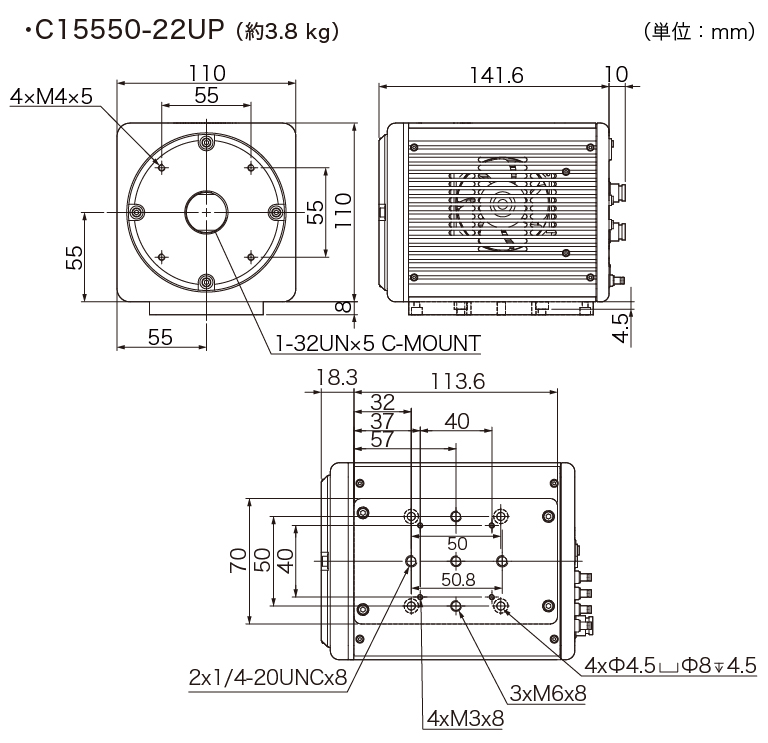

型名 | C15550-22UP |
---|---|
撮像素子 | qCMOSイメージセンサ |
有効画素数 | 4096(H)× 2304(V) |
画素サイズ | 4.6 μm(H)× 4.6 μm(V) |
有効素子サイズ | 18.841 mm(H)× 10.598 mm(V) |

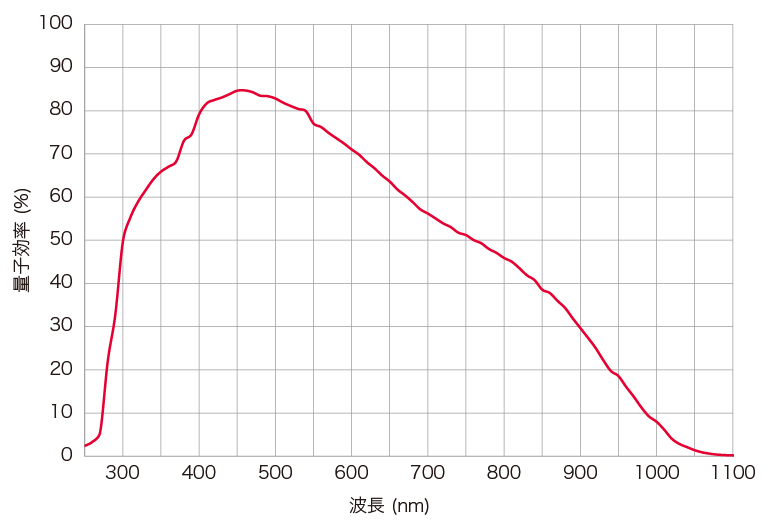

量子効率 | 85 %(ピーク時)(typ.) |
飽和電荷量 | 7000 electrons(typ.) |
読み出し速度 | Standard scan *1:全画素読み出し時、120フレーム/秒(CoaXPress動作)、17.6フレーム/秒(USB動作) Ultra quiet scan、PNR、Raw *2:全画素読み出し時、25.4フレーム/秒(CoaXPress動作)、17.6フレーム/秒(USB動作) |
読み出しノイズ | Standard scan:0.43 electrons rms(typ.)、 0.39 electrons median(typ.) Ultra quiet scan:0.30 electrons rms(typ.)、0.25 electrons median(typ.) |
露光時間 | Standard scan *1:7.2 μs~1800 s Ultra quiet scan、PNR、Raw *2:33.9 μs ~ 1800 s |
冷却温度 | 強制空冷(周囲温度+25 ℃):-20 ℃ 水冷(水温+25 ℃):-20 ℃ 水冷(最大冷却(水温+20 ℃、周囲温度+20 ℃ 時))*3:-35 ℃(typ.) |
暗電流 | 強制空冷(周囲温度+25 ℃):0.016 electrons/pixels/s(typ.) 水冷(水温+25 ℃):0.016 electrons/pixels/s(typ.) 水冷(最大冷却(水温+20 ℃、周囲温度+20 ℃ 時)):0.006 electrons/pixels/s(typ.) |
ダイナミックレンジ | 23 000 : 1 (rms)(typ.)、28 000 : 1 (median)(typ.) *4 |
外部トリガモード | エッジトリガ、グローバルリセットエッジトリガ、レベルトリガ、グローバルリセットレベルトリガ、読み出し同期トリガ、スタートトリガ |
入力コネクタ | SMA |
トリガ遅延機能 | 0 μs ~ 10 s(1 μs ステップ) |
トリガ出力 | グローバル露光タイミング出力、エニーロー露光タイミング出力、トリガレディ出力、プログラマブルタイミング出力× 3 系統、ハイ出力、ロー出力 |
出力コネクタ | SMA |
画像改善機能 | 欠陥画素補正(ON-OFF 可能、白点補正3段階選択可) |
エミュレーションモード | 有(ORCA-Quest、ORCA-Fusion) |
インターフェース | USB 3.1 Gen 1, CoaXPress (Quad CXP-6 ) |
A/Dコンバータ | 16 bit、12 bit、8 bit |
レンズマウント | Cマウント*5 |
電源 | AC 100 V ~ AC 240 V、50 Hz/60 Hz |
消費電力 | 約155 VA |
動作周囲温度 | 0 ℃ ~ +40 ℃ |
保存周囲温度 | -10 ℃ ~ +50 ℃ |
動作周囲湿度 | 30 % ~ 80 %(結露しないこと) |
保存周囲湿度 | 90 %以下(結露しないこと) |
*1:エリア読み出しのみ
*2:光子数識別出力モードとRawデータ出力モードはDCAM configuratorで切り替えることで使用可能です。
*3:冷却水の水量は0.46 L/分
*4:飽和電荷量とUltra quiet scan時の読み出しノイズから算出
*5:Fマウント対応の製品(C15550-22UP01)もございます。ご希望の場合、弊社までお問い合わせください。Fマウントは構造上光漏れがあり、特に長時間露光測定ではその影響を受ける可能性があります。
産業用・研究用途でカメラを用いる場合、撮影する対象の波長や光量など、様々な条件を考慮してカメラを選定する必要があります。

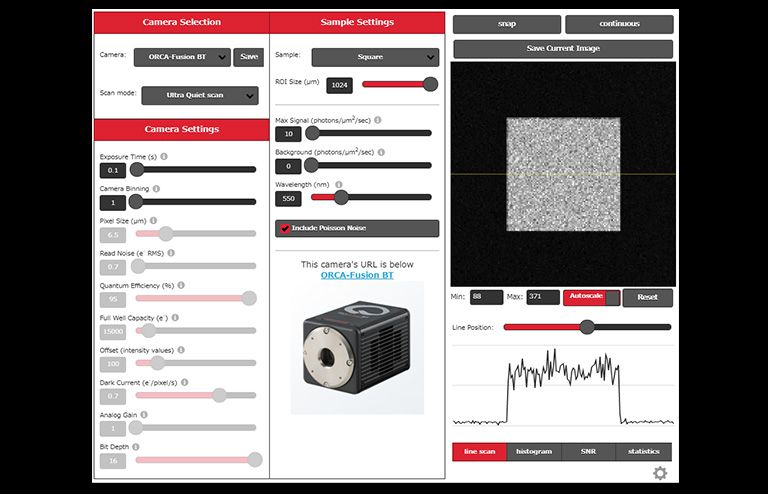

弊社では、シミュレーション画像を確認しながら直感的にカメラの性能によるイメージングの結果の違いなどを比較できるツール「カメラシミュレーションラボ」を提供しています。
