X線sCMOSカメラ

C12849-111U

C12849-111Uは、高分解能、高感度なX線sCMOSカメラです。(シンチレータ:GOS(P43) 10 μm)33 lp/mmの高解像度により、微小対象物のX線撮像に最適です。また、製品がコンパクトのため、マイクロX線CT撮像等の装置組み込みにも適しています。

特長

  • 分解能:33 lp/mm
  • 画素数:2048画素×2048画素
  • 読み出し速度:30 フレーム/秒
  • 小型設計
  • インターフェース:USB 3.0

用途

  • マイクロX線CT
  • X線イメージング
  • X線回折
  • XAFS

応用例

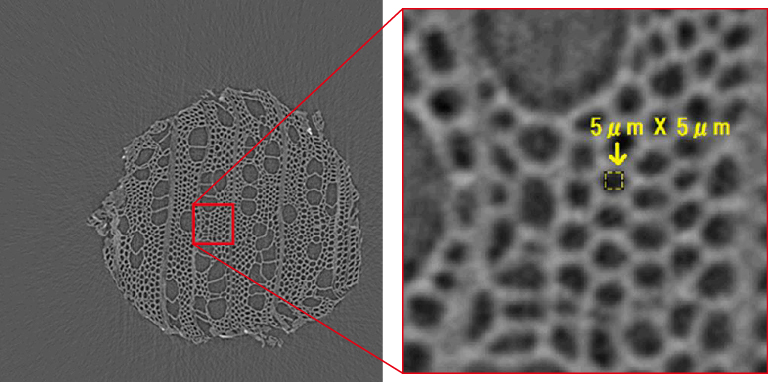

c12849シリーズ 応用例1

爪楊枝断面のCT画像

X線源 L9181-02
X線管電圧 40 kV
X線管電流 100 μA
FOD 34.435 mm
FDD 306.42 mm
X線倍率 8.9倍
撮影枚数 1000枚/360°
露光時間 8秒/枚

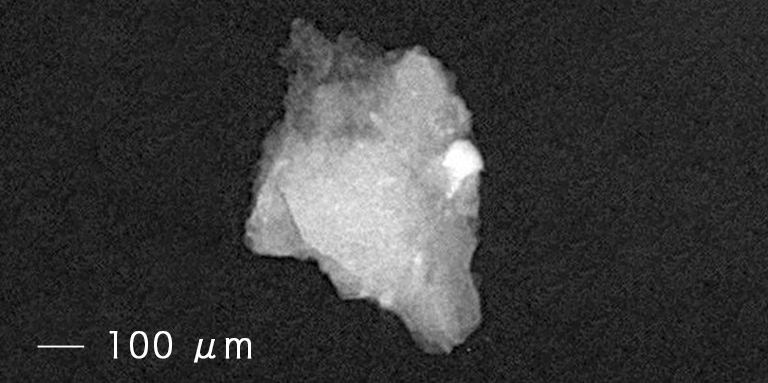

c12849シリーズ 応用例2

Kilabo(キラボ)隕石のX線透過像

X線源 L10711-03
X線管電圧 80 kV
X線管電流 120 μA
FOD 50 mm
FDD 465 mm
X線倍率 9.3倍
撮影時間 10秒



※画像ご提供:JAXA 上椙真之 様

ソフトウエア

浜松ホトニクスが提供する、画像取得、解析を目的としたアプリケーションソフトウェアおよび当社製カメラ専用のAPIやソフトウエア開発キットです。

仕様

型名 C12849-111U
撮像素子 科学計測用CMOSイメージセンサ
有効画素数 2048(H)×2048(V)
画素サイズ 6.5 μm(H)×6.5 μm(V)
有効素子サイズ 13.312 mm(H)×13.312 mm(V)
シンチレータ GOS(P43) 10 μm
FOP 1:1*1
飽和電荷量 30 000 electrons (typ.)
読み出し速度 30 フレーム/秒~25 655 フレーム/秒
読み出しノイズ 2.3 electrons (rms) typ.、1.6 electrons(median)typ.
露光時間 1 ms~30 s(推奨露光時間:1 ms~100 ms)*2
ダイナミックレンジ 18 000:1 typ.*3
サブアレイ読み出し 可能
ビニング読み出し 2×2、4×4*4
外部トリガモード エッジトリガ、レベルトリガ、読み出し同期トリガ、スタートトリガ
トリガ出力 プログラマブルタイミング出力、グローバル露光タイミング出力、トリガレディ出力、ロー出力、ハイ出力
インターフェース USB 3.0
推奨X線管電圧範囲 25 kV ~ 90 kV
A/Dコンバータ 16 bit
電源 AC 100 V~240 V、50 Hz/60 Hz
消費電力 約35 VA
動作周囲温度 0 ℃~+40 ℃ *5
保存周囲温度 -10 ℃~+50 ℃
動作周囲湿度 30 % ~ 70 % 強制空冷時(結露しないこと)
保存周囲湿度 90 %以下(結露しないこと)

*1 最大30 μmサイズのシアディストーションが発生することがあります。
*2 露光時間が100 ms以上になると、白点が発生し画質が低下する場合があります。
*3 飽和電荷量と読み出しノイズ(median)から算出した値です。
*4 カメラ内でデジタル処理(デジタルビニング)しています。
*5 温度が+35 ℃以上の環境で使用すると、白点が発生し画質が低下する場合があります。

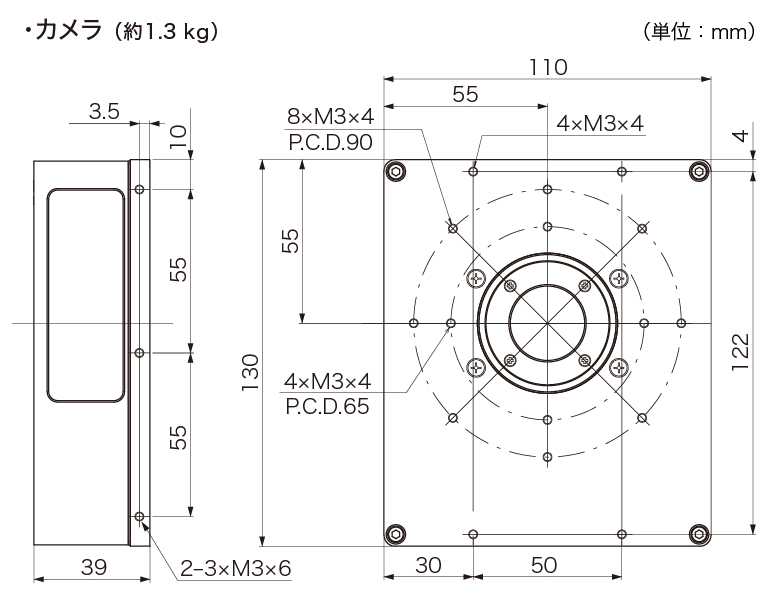

外形寸法図

c12849-111u 外形寸法図
